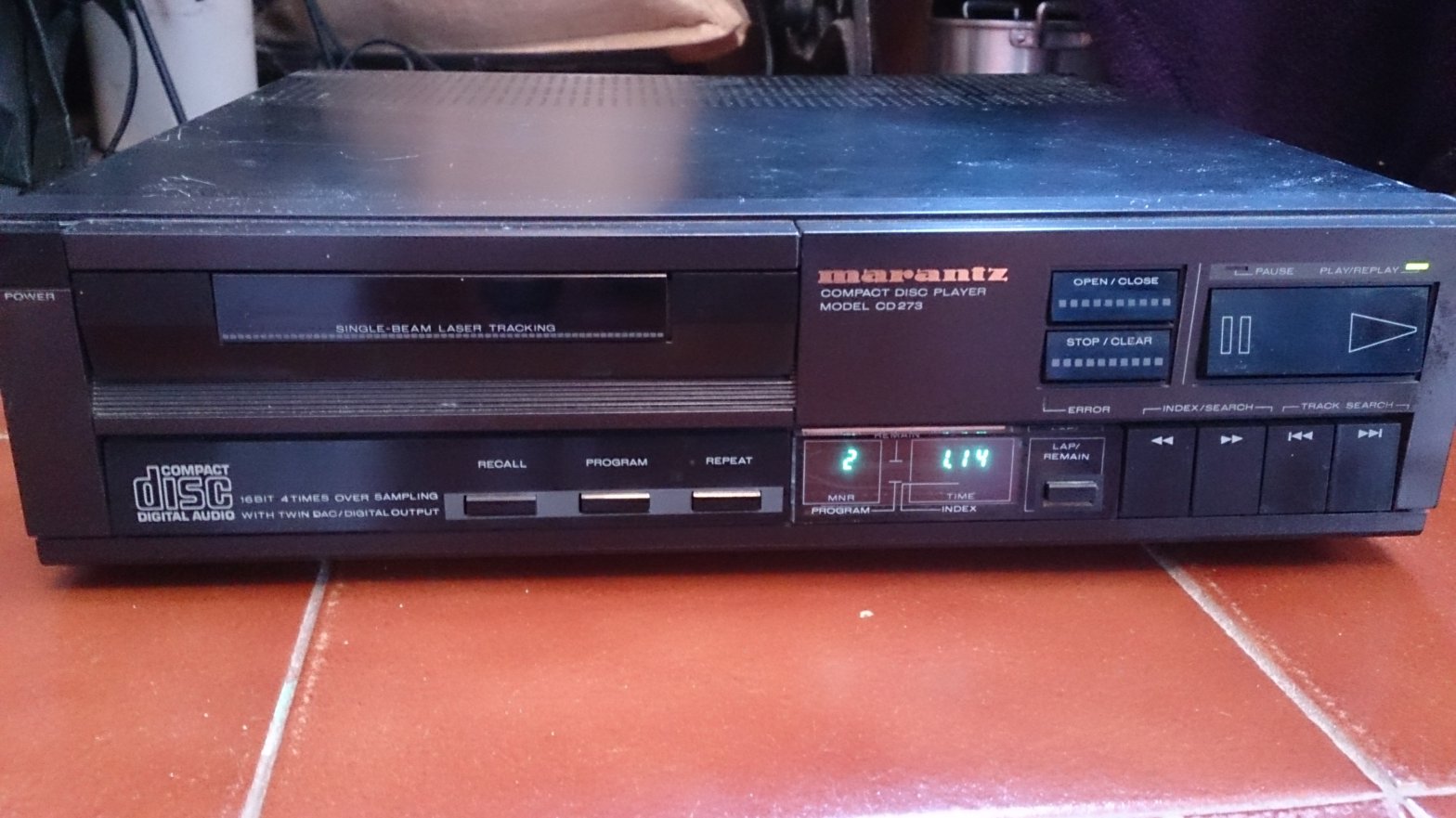

Comprei este clássico leitor de cds (com o famoso TDA1541 e o mecanismo CDM-2(4) da philips) por um preço ridículo porque estava morto, totalmente, sem sinal de vida. Calculei logo que não fosse nada de especial. E tive razão: rapidamente descobri que o selector de voltagem de rede estava avariado, não chegava a tensão da rede ao transformador. Como não é fácil de reparar (e cá em Portugal não faz falta), decidi retirar o selector totalmente e ligar as entradas correctas do transformador de forma fixa após o fusível. Bingo, deu sinal de vida. Mas não lia CDs. E não abria a gaveta, mas isso já é quase normal, devido à idade, se não for feita a manutenção e não tiverem uso.

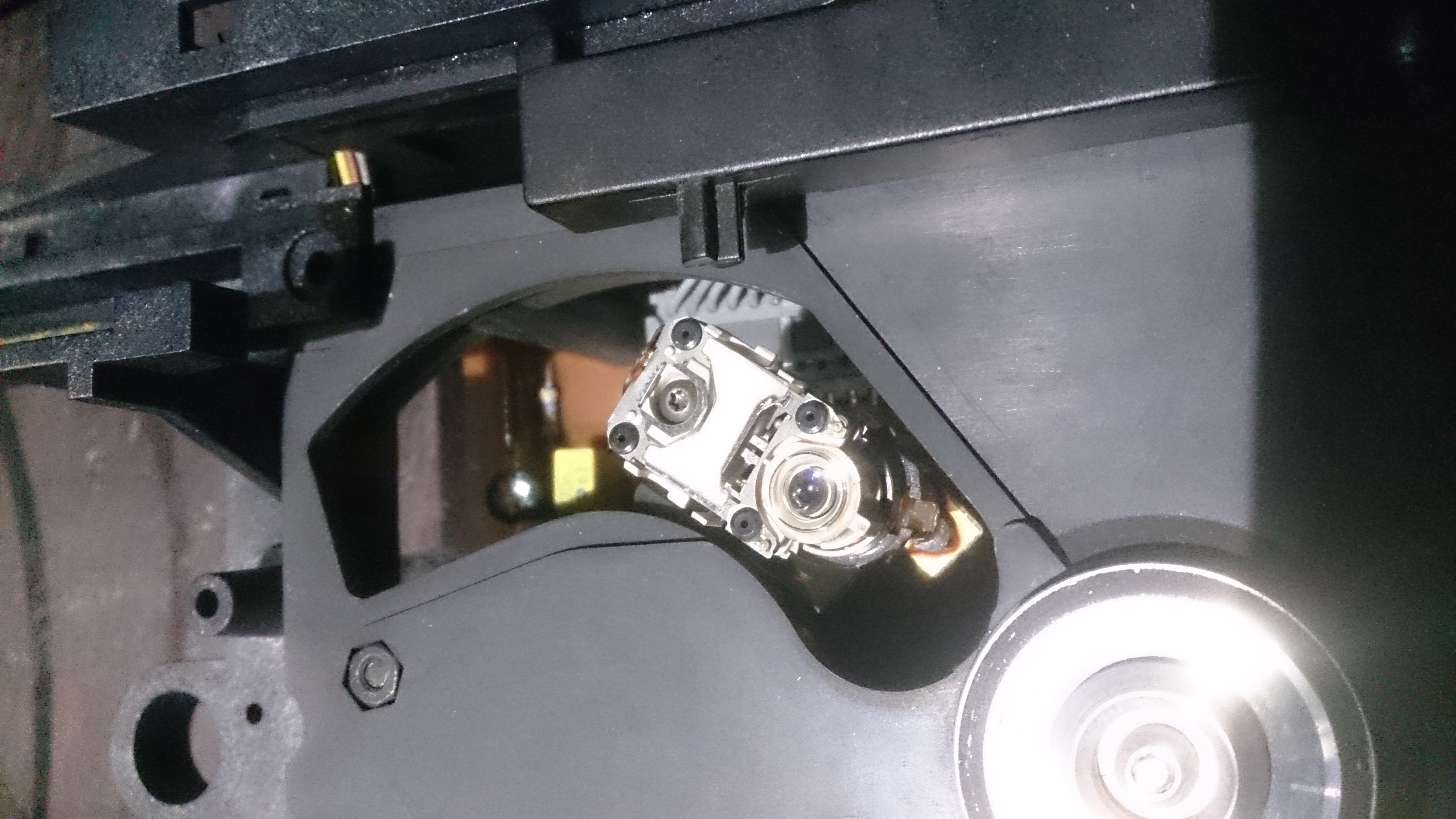

Decidi limpar primeiro a lente do laser, mas nada. Filmei com a câmera do telemóvel - não via nenhum pontinho vermelho! Fiquei preocupado, mas decidi trocar primeiro o famoso condensador axial azul de 33uF da Philips que se encontra nas servo boards (a placa debaixo do mecanismo laser) em diversas gerações CDM da Philips (fica antes da base do transistor driver para o laser). Ora este modelo de origem vem com CDM2, mas muitas vezes apenas o RAFOC com o laser é substituído pelo CDM4 (melhor), ficando a placa servo CDM2 (com algumas modificações). E sim, lá estava o tal condensador que me apressei a trocar por um novo e depois ao experimentar: sim, tinha acertado em cheio! O laser estava de volta à vida. Mas tinha alguma dificuldade em ler CDs. Notei que era o modelo de placa servo que tem dois potenciometros, um para ajustar o focus, para além do outro do ajuste do laser. Verifiquei primeiro a tensão do laser - estava boa, ou seja, não mexer!! Fui fazer o ajuste de focus seguindo o service manual - melhorou, passou a ler quase tudo.

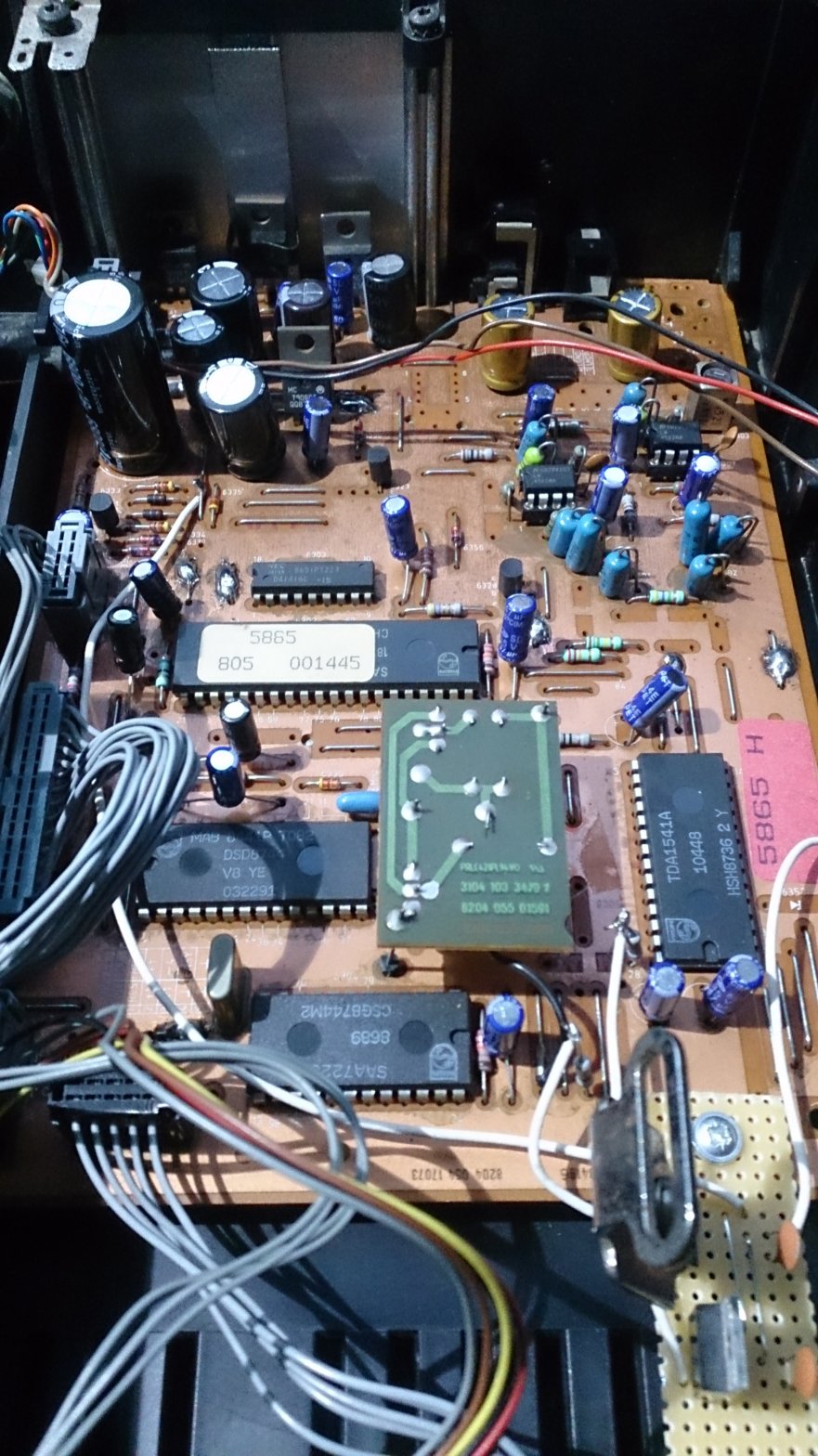

Decidi trocar todos os condensadores electrolíticos no leitor e fazer-lhe um par de modificações para melhor: reguladores de voltagem 7805 dedicados para o filtro (SAA7220) e DAC (TDA1541), bem como trocar opamps de saída por LM4562 e usar condensadores de qualidade audio na saída, instalando em paralelo condensadores de 10nF. Também limpei e lubrifiquei tudo e instalei uma nova correia para a gaveta. Resultado: ficou a ler todos os CDs, mesmo CD-R, muito rápido a aceder, o som muito bom mesmo. De seguida tratei de lhe encontrar um novo dono.
=========================
English:
I got this classic CD player (with famous TDA1541 and mechanism CDM-2(4) from philips) for a ridiculous price because it was apparently dead, totally without signs of life at all. I assumed it wouldn't be anything special. And I was right: I quickly found out that the voltage selector switch was broken, no voltage was arriving at the transformer. As that switch is hard to repair (and in Portugal not needed), I decided to take it out completely and hardwire the supply connections to the right pins of the transformer, after the fuse. Yes, it now was alive, switching on correctly. BUT: it didn't read any CDs. And it also didn't open the tray, but that was a lesser problem, well known trouble with this mech when not well maintained.por um preço ridículo porque estava morto, totalmente, sem sinal de vida.
First, I started with the obvious: cleaning the lens of the laser. Nothing. So I took my mobile phone with camera, and no, there was no red dot of the laser to be seen. I was worried now, but decided to first make sure that the problem wasn't caused by the infamous blue axial capacitor from Philips which was included in laser drive circuitry on servo board of many CDM versions and which is really bad quality, causing laser to refuse working quite often. This model originally comes with CDM2 but often the RAFOC with laser is substituted for the better CDM4, keeping the servo board of CDM2 but with some modifications. Yes, there was the infamous capacitor, I obviously swapped it for a new one and YES, when I switched it on, it started reading, the laser was working again! It had some trouble reading, though. I noticed this was the model of servo board that has two potentiometers, not only one for laser adjust, but another one for focus. I first checked laser tension according to service manual, it was fine, so I obviously DIDN'T touch it! Then I made the focus adjustment following instructions in service manual, and yes, this did the trick, it was reading well now.
I now decided to go further and substitute all electrolytic caps for new ones because of their age and make some mods: dedicated 7805 voltage regulators for digital filter (SAA7220) and DAC (TDA1541), and I also swapped opamps for the better LM4562 and added audio grade caps at its outputs, with 10nF in parallel. Finally, I did the correct maintenance of the drive tray mech, installing a new belt, too. The result: it was now reading all CDs, even CD-R, very quick access and great sound. I then sold it to a new happy owner.
